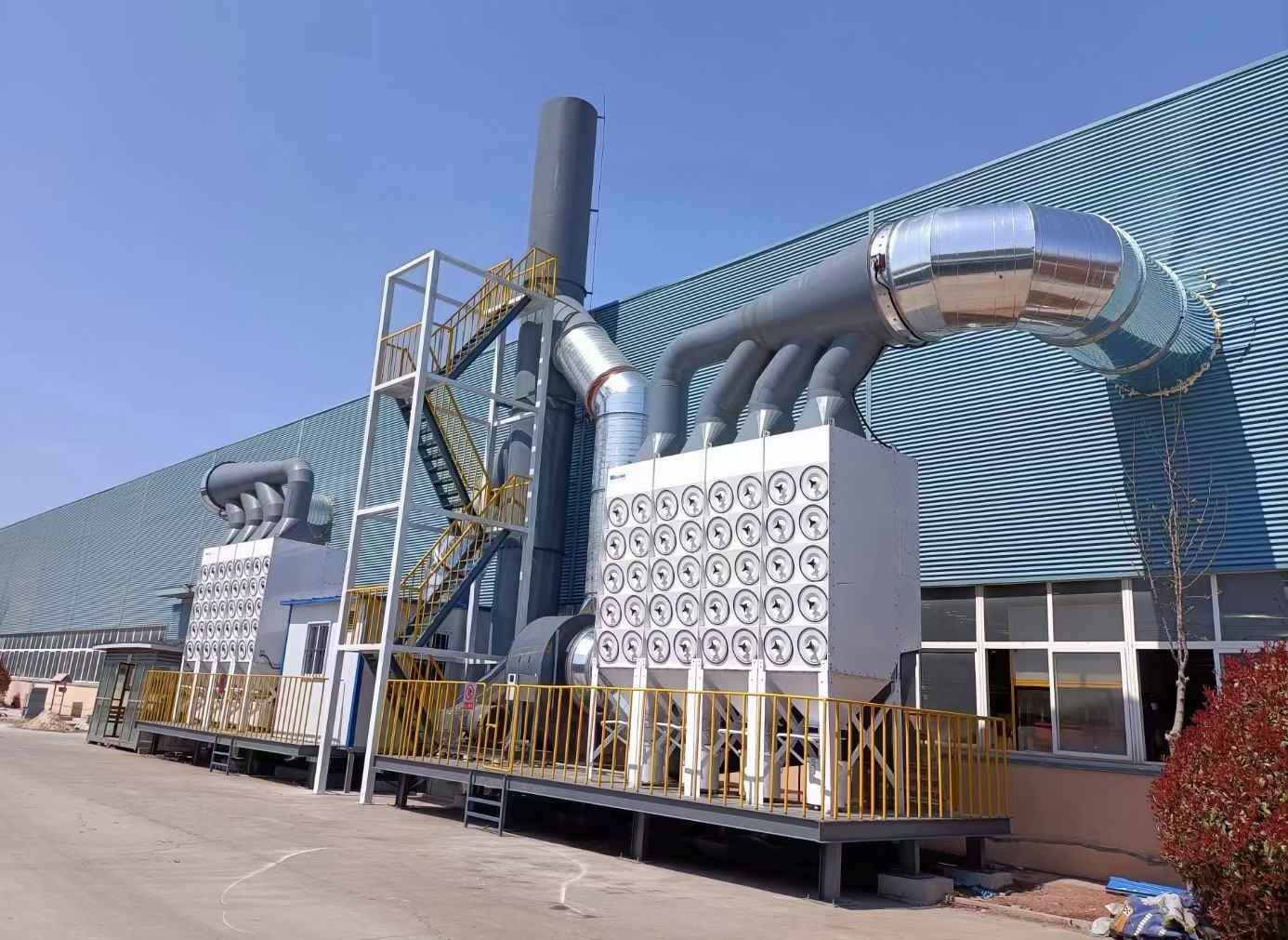

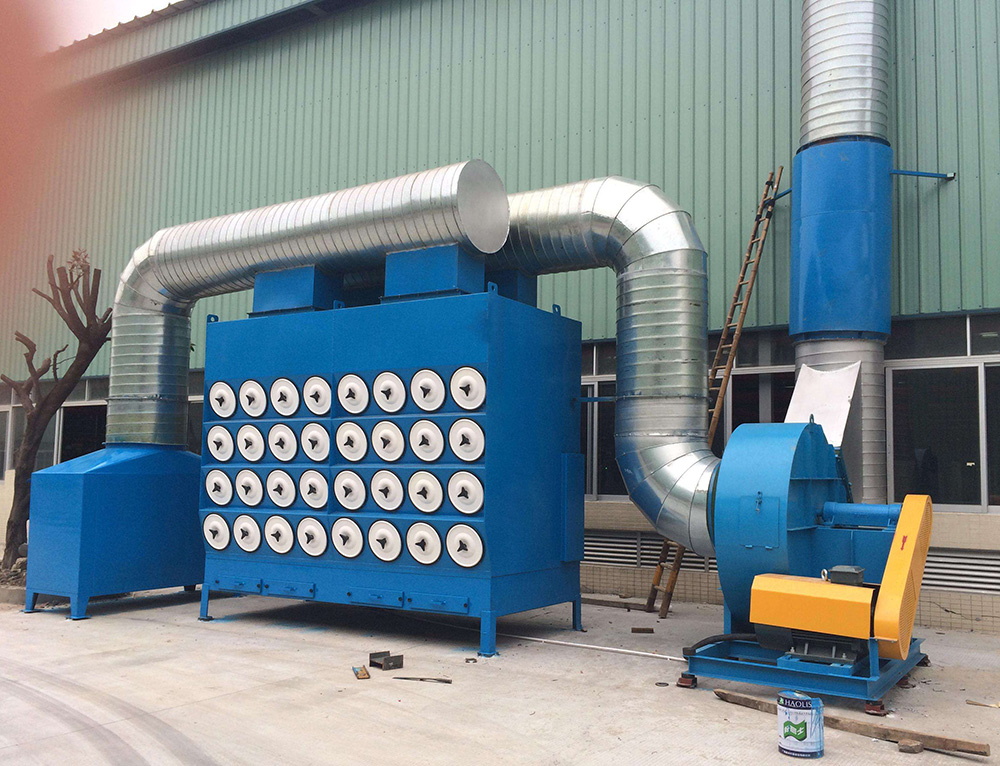

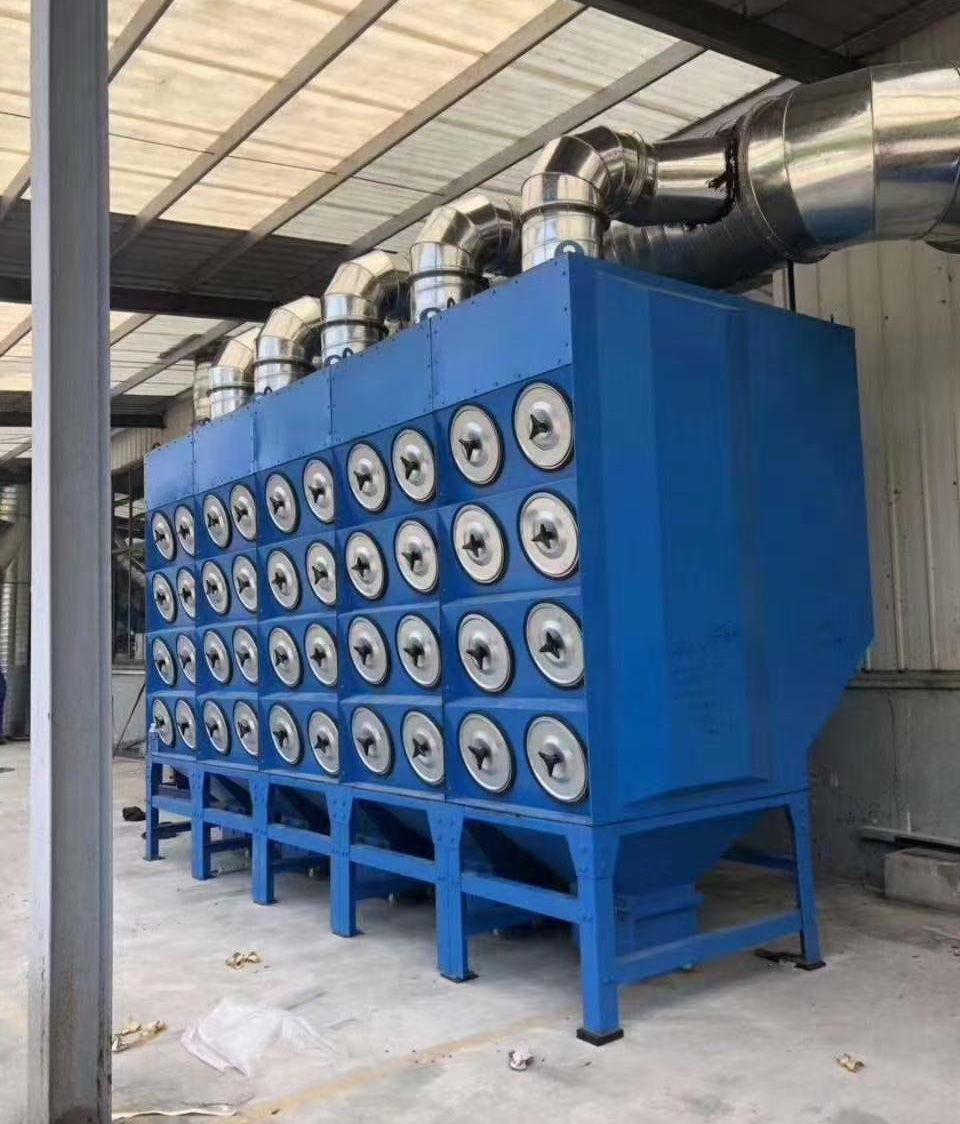

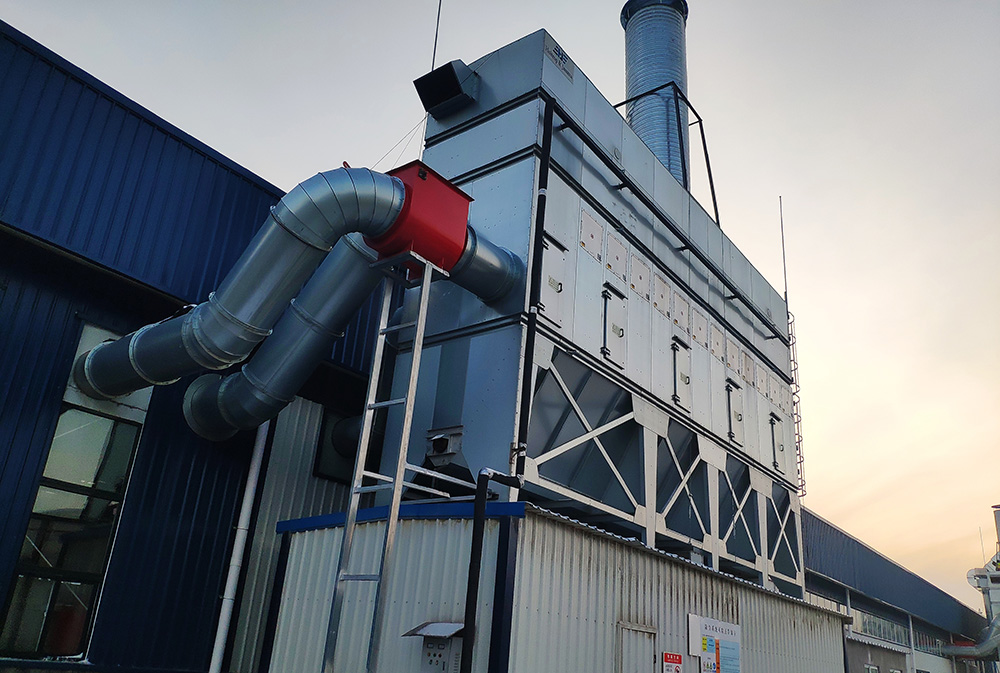

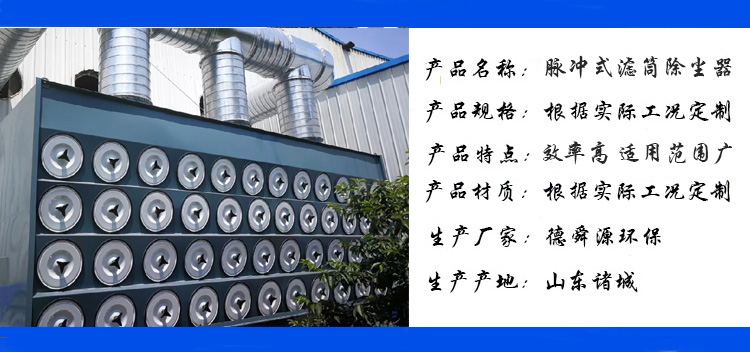

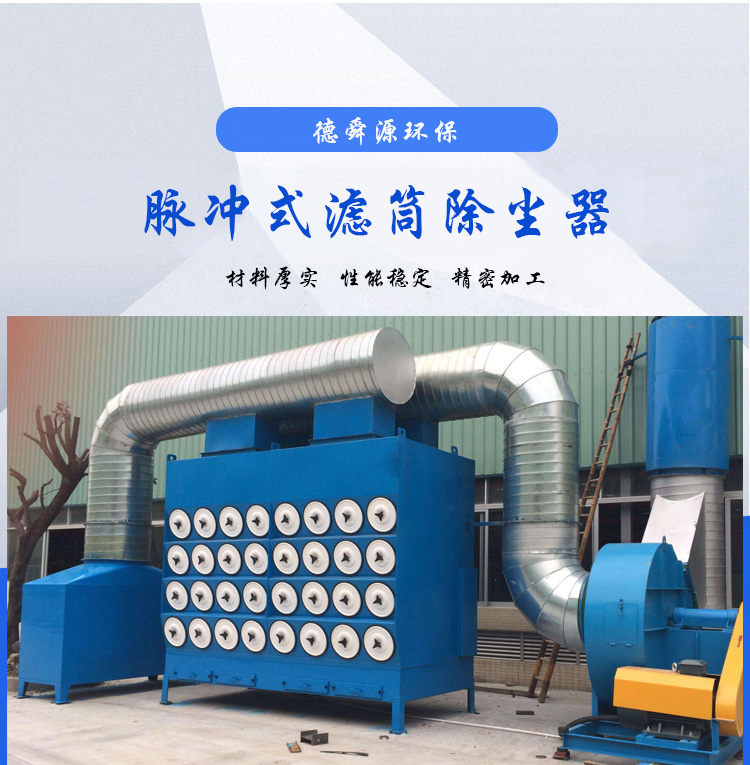

脉冲式滤筒除尘器

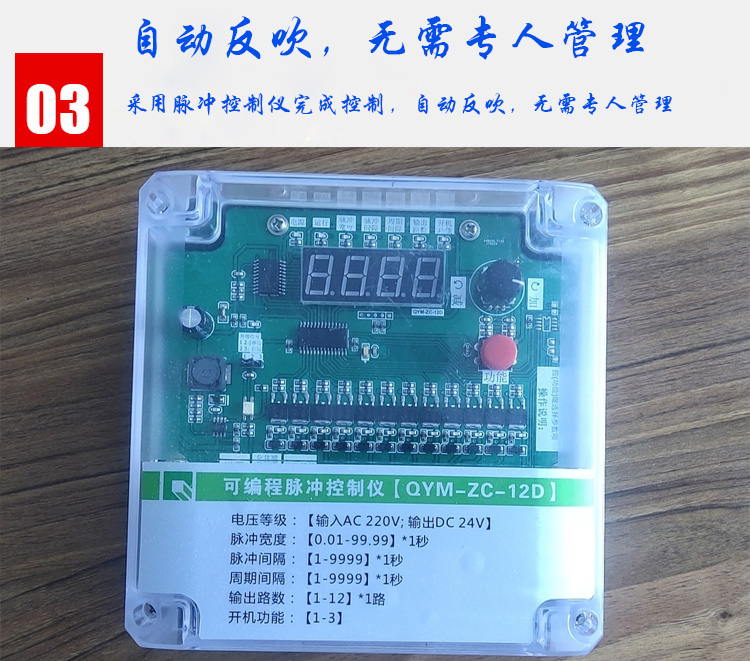

    含尘气体从除尘器的进风管进入各分室灰斗，并在灰斗导流装置的导流下，大颗粒的粉尘被分离，直接落入灰斗，而较细粉尘均匀地进入中部箱体而吸附在滤筒的外表面上，干净气体透过滤筒进入上箱体，并经各离线阀和排风管排入大气。随着过滤工况的进行，滤简上的粉尘越积越多，当设备阻力达到限定的阻力值(一 般设定为1500Pa) 时，由清灰控制装置按差压设定值或清灰时间设定值后,按设定程序打开电控脉冲阀,进行停风喷吹,利用压缩空气瞬间喷吹使滤筒内压力骤增,将滤筒上的粉尘进行抖落(即使粘细粉尘亦能较彻底地清灰)至灰斗中，由排灰机构排出。
